根據美國國家標準暨技術研究院 (NIST) 贊助的報告顯示，美國只要中斷 24 小時的全球定位系統 (GPS) 服務，就可能影響逾 10 億美元的經濟活動，故業界不斷在尋找補充或替代方案。GPS 設備供貨商 PassTime 與蜂窩式云定位 (C-LoC) 創新者 Polte 合作，結合 5G LTE-M 模塊讓 PassTime 的 Encore 跟蹤器在 GPS 無法使用的地方定位車輛和資產，省卻大量訪問點或信標 (beacon) 部署麻煩，且云臺計算可維持最小功耗。有鑒于災難現場 Wi-Fi 易斷網，3D 地理定位服務商 NextNav 通過大都市信標系統 (MBS) 網絡從設備收集傳感器數據來定位。
圖1:TerraPoiNT 提供與 GPS 相同的位置、導航和定時 (PNT) 數據，并以與 GPS 兼容的波形進行操作，成為現有地理定位技術的理想補充
蜂窩式 MBS 補充 Z 軸數據，縱深可見
MBS 是電信網絡 3GPP 標準的一部分，其定義為：＂由地面發射機網絡組成，僅出于定位目的而廣播信號＂。當用戶設備測量接收到的信號，可選地借助輔助數據計算其位置或?qū)y量結果發送給定位服務器進行排名計算。NextNav 推出名為＂TerraPoiNT＂的 MBS 地面發射器網絡，被戰略性地部署在蜂窩基站和其他建筑物上，以覆蓋整個市區的位置服務；由于 TerraPoiNT 信號距離要定位的設備更近、信號強度夠，可到達室內并進入 GPS 無法使用的人口稠密市區，現已部署在美國前 105 個大都市，涵蓋 90% 三層以上建筑物。
MBS 另一個優勢是可提供高度準確的垂直位置數據，進而在以多層結構為標準的區域進行 3D 地理定位。垂直 Z 軸因?yàn)槟苊枥L海拔高度和具體樓層，被喻為公安＂圣杯＂，今年美國聯邦通信委員會 (FCC) 或?qū)⒁筮\(yùn)商在某些地區提供垂直位置信息——80% 時間內的精確度在 ±3 公尺以內，而被美國運輸部 (DOT) 評為最佳定位、導航和授時 (PNT) 解決方案的 NextNav 可在 94% 時間內達標，優于預期，現已加入 FCC 測試，AT&T 亦正針對急救機構測試。未來訂閱緊急救難網絡管理局 (FirstNet) 服務的公安機構可月付 5 美元取得服務。
不過，欲使用 Z 軸功能，除了確認要能接收到蜂窩信號，用戶還必須在進入建筑物前從平坦地面上的固定位置校準設備才能獲取正確垂直位置讀數，通常需時 30 秒。再者，考慮到室內、外的連通，設備商也朝兼采多種定位技術方向前進。Link Labs 的 AirFinder SuperTag Pro 商用跟蹤設備，即結合 GPS/GNSS、Wi-Fi 位置查詢、Cell ID、Polt 和 Link Labs 自有 AirFinder 室內定位網絡，可在室內、外環境提供連續的資產可視性。該系統支持韌體無線升級 (FOTA)，且獲得 IP67 防護等級，現可于亞馬遜 (Amazon) 平臺購買評估套件。

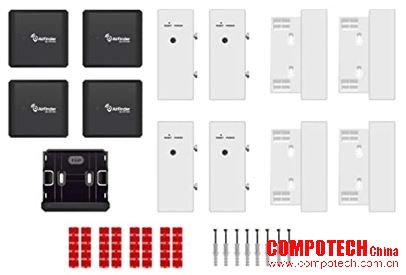

圖2:評估套件隨附四個 AirFinder SuperTag Pro 標簽、四個室內電池供電定位信標、一個 AirFinder SuperTag 安裝支架、電池和其他安裝硬件，以及免費 90 天基于 AirFinder Web 的應用程序試用版，包括蜂窩數據使用
LoRaWAN 走出戶外，衛星漫游不斷線
來自每臺設備的位置數據可安全流向 AirFinder 應用程序 (APP) 或通過可擴展的應用程序編程接口 (API) 直接流向客戶數據庫，以立即尋址、監視資產，或分析資產歷史記錄、添加規則和警報、建立地理圍欄等。與此同時，LoRa 芯片供貨商升特 (Semtech) 新增支援＂時間戳＂的網關 (Gateway) 芯片組，為每個已解調的數據提供準確的到達時間信息；它能根據到達時間差 (TDOA) 執行以網絡為中心的地理位置，無需在單個物聯網 (IoT) 節點增加 GNSS 定位的硬件成本和功能，亦有助于使用 LoRaWAN 協議加速開發應用程序。
順帶一提，LoRa 聯盟已啟動＂連通歐盟＂(Connect EU) 計劃，只要使用具有連接歐盟倡議的 LoRaWAN 設備，就可在歐洲漫游。多家網絡營運商為全球連接并通過英國營運商的衛星部署具有漫游能力的平臺，LoRaWAN 可在全球 27 個國家／地區漫游，也可通過 Lacuna Space在赤道軌道上的 IoT 衛星進行。截至 2020 年底，LoRa 聯盟在全球 160 多個國家／地區擁有活躍的公有和私有 LoRaWAN 網絡；去年底更新 TS002-1.1.0 LoRaWAN 后端接口的技術規范后，漫游更加容易，且增加對漫游設備的 LoRaWAN 地理位置功能支持。

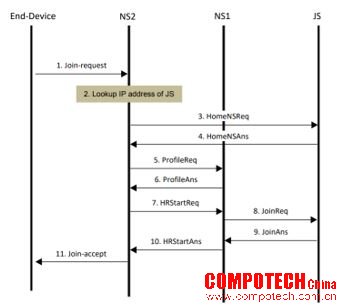

圖3：LoRaWAN 交握漫游信息流之啟動程序
資料來源：https://lora-alliance.org/wp-content/uploads/2020/11/TS002-1.1.0_LoRaWAN_Backend_Interfaces.pdf
LoRaWAN 協議另有一項獨特功能：指定設備可由本地網絡、或一個／多個訪問網絡的多個網關同時提供服務，允許多個網絡的網關充當總管，并為設備提供統一的覆蓋范圍。除可通過與網絡營運商達成的協議訪問 LoRaWAN 漫游，支持多種網絡互連的漫游中樞 (Hub) 使?fàn)I運商更易取得資源或通過 Lacuna Space 衛星漫游。公衛亦是公安重要一環，近期 Wiley 一份學術研究提到：為遏止肺炎病毒傳播并抑制感染的復發，使 IoT 跟蹤的重要性更加突顯，藍牙低功耗 (BLE) 和超寬帶 (UWB) 是兩大主流技術。
BLE：RSSI 簡單易管理 vs. UWB：ToF＋AoA 精確安全
BLE 的工作原理是檢測兩個信標 (具有內置警報功能的獨立 BLE 卷標) 之相對位置；盡管 BLE 解決方案相對普及、便宜且易于管理，卻有著誤報與隱私的隱憂；相較之下，UWB 只需低能量無線電波就可確定距離和位置等具體空間參數，精度和抗噪聲干擾的能力較高。

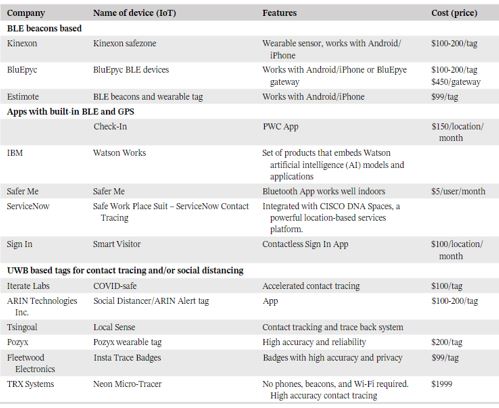

表：為肺炎疫情而開發的 BLE 與 UWB 物聯網方案示例
UWB 是以飛時測距 (ToF) 取代接收信號強度指示 (RSSI) 估量距離，然后將其用于三邊測量計算以確定設備位置。以汽車遠程無鑰匙進入 (RKE) 攻擊為例，盡管 BLE 解鎖已有一定程度的加密，但黑客仍可通過放大信號強度以欺騙接收端，并利用重放攻擊解密。反觀基于 IEEE802.15.4z 的 UWB 利用 ToF 和到達角 (AoA) 精確計算車輛與鑰匙的距離，中繼攻擊會增加傳輸延遲并顯現收、發兩端的實際距離，傳輸時間和定位地點皆容易有所出入且會曝露黑客行藏，使其難以得手；還能加密時間戳，防止前導插入攻擊并允許更精確的距離測量。
簡言之，UWB 短脈沖更為精確、安全，可防止距離操縱攻擊。UWB 領先廠商恩智浦 (NXP) 認為，UWB 可與 BLE 或近場通信 (NFC) 等其他無線個人局域網絡 (WPAN) 技術共同協作，例如，由 BLE 負責執行低功耗探索發現和喚醒，并在多個設備之間設置 UWB 連接。意即：BLE 可用于初始化，然后利用 UWB 設置安全范圍，且可將 NFC 作為備援 (參閱：《NXP：集成UWB、NFC 與SE，免持存取感知空間》http://compotech.com.cn/a/feature/catalog_feature/2020/0410/62290.html 一文)。

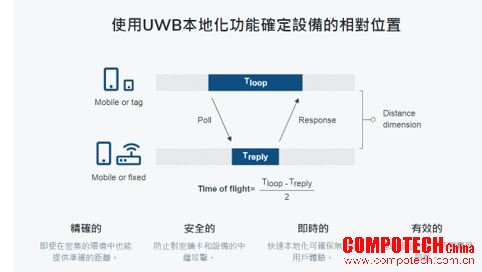

圖4：UWB 可處理上下文信息，簡化決策和精確的設備管理
實時＆室內定位，UWB 勁裝上陣
為改善精確和延遲問題，藍牙 5.1 新增＂尋向＂(direction finding) 功能，可明辨藍牙信號方向、實現＂厘米級＂定位，但對于定位等待時間仍未盡理想；于是，帶寬大、傳輸快、定位時間較藍牙快千倍、抵御中繼攻擊能力較強的 UWB 成了保持社交距離和跟蹤接觸者的絕佳方案，也更適合室內環境 (參閱：《UWB 低功率＂厘米級＂定位，照護／驗證隨身帶著走》http://compotech.com.cn/a/feature/catalog_feature/2020/0410/62289.html 一文)，UWB＂立即尋址系統＂(RTLS) 正日漸受到最終用戶歡迎。
研調單位 Market Research Future (MRFR) 指出，COVID-19 流行期間高效傳感器及無線連接系統的導入，催生高度先進的室內定位及導航 (IPN) 系統的出現，在倉庫、大型制造設施和大型建筑物中的應用也在不斷增加；加上基于云臺的室內 LBS 和解決方案的上升趨勢，以及它們在全球市場領先企業中的日益廣泛使用，許多著名的供貨商正積極通過發布新產品、合作和并購以擴大其市場地位。例如，2020 年 7 月，意法半導體 (ST) 宣布從德國著名的機床和雷射工具供貨商 Trumpf 手中收購法國 UWB 芯片設計公司 BeSpoon 股份。
MRFR 報告斷言，UWB 市場將占據 IPN 最大市場份額；而 BeSpoon 技術可在條件不利的環境中使用厘米級精度的安全實時室內定位功能。ST 將它整合至 STM32 產品組合后，可讓物聯網、汽車和移動通信應用的開發人員能提供安全門禁及精確的室內外地圖等服務；除并購交易本身外，ST 還將與 TRUMPF 建立 UWB 跟蹤技術的策略合作伙伴關系。隨著技術不斷完善、長期成本趨降，以及龍頭廠商登高一呼，UWB 用武之地可望越發遼闊。

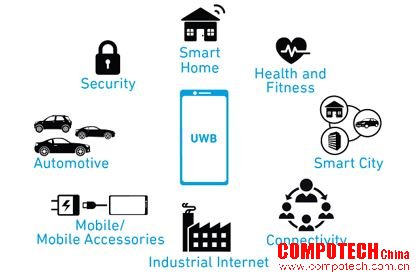

圖5：UWB 應用可擴及移動設備、汽車、家居、健康／健身、工業等諸多領域
