繼蘋果 (Apple) 和三星 (Samsung) 之后，小米也在去年 10 月加入超寬帶 (UWB) 行列、發布＂一指連＂技術，意在賦予手機與智能設備猶如人眼一般的空間感知能力。小米 10 系列手機和一干智能家居設備皆內置 UWB 芯片和數組天線，可實現＂厘米級＂定位，角度測量精度可達 ±3°。小米表示，＂一指連＂得益于 UWB 大帶寬和窄脈沖特性，空間中不易被攔截，輔以小米距離算法加持，將為安全提供雙重保障；UWB 將與藍牙低功耗 (BLE)、Wi-Fi 形成互補，以滿足不同場景下的連接需求。

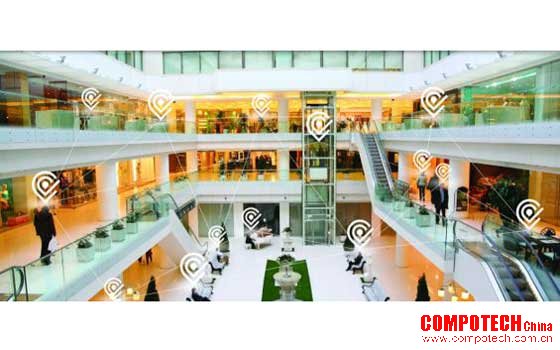

圖1：UWB 能準確提供動作、時間、位置三個向量的信息，尤其是在室內
資料來源：Qorvo；https://www.decawave.com/markets-applications/
在小米發布的演示影片中可看到：一指操控接口＋一指投送當前屏幕內容的便利性，小米表示他們不久后的目標是：無感連動。例如，靠近車門或閘門，口袋中的手機就能自動開鎖或放行，連拿著手機＂指向＂的動作都免了。UWB 無線電不僅可精確計算距離，還可計算到另一臺設備的方向，與物聯網設備完美融合。此外，UWB 技術因追蹤準確性高，在 COVID-19 接觸者追蹤和保持社交距離幫助很大。恩智浦半導體 (NXP) 解釋，藍牙雖然可單獨偵測社交活動 (基于智能手機應用程序)，但它不夠精確且容易受到外部因素影響。

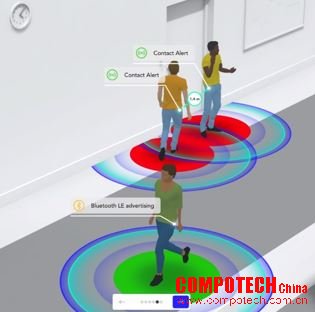

圖2：UWB 脈沖信號在所有方向都沒有視線問題，且可與包括藍牙在內的流行無線格式共存，可使社交距離和接觸人追蹤的設備和應用程序更加準確可靠
資料來源：NXP；https://www.nxp.com/company/blog/uwb-for-social-distancing-take-the-guesswork-out-of-staying-safe:BL-UWB-SOCIAL-DISTANCING
藍牙 RSSI 易受干擾，UWB 趁勢卷土重來
藍牙是使用接收信號強度指示 (RSSI) 技術來估算距離，若將手機藏在背包中、或是信號必須通過人體才能到達另一支手機，當有人離得太近時，可能無法顯示讀數；如果兩個人并排工作、或一個人在另一個人后面，也是如此。其次，金屬物體的存在 (例如，在火車上或沿著超市走道移動) 會增強信號強度，使人誤以為實際距離更近。再者，室外讀數通常比室內更準確。事實上，十大手機廠商中就有三家在其最新的手機中導入 UWB 技術，主要 OEM 廠亦在個人電腦和智能穿戴式產品中采用。
ABI Research 最新預估，2025 年 UWB 設備的出貨量將從 2020 年的 1.5億個激增至 10 億個，消費電子大廠三星、索尼 (Sony)，芯片制造商 Decawave (已被 Qorvo 收購)、高通 (Qualcomm)、恩智浦 (NXP)、意法半導體 (ST)，汽車制造商福斯 (Volkswagen)、現代 (Hyundai)、捷豹路虎 (Jaguar Land Rover Automotive)，以及汽車電子巨頭博世 (Bosch) 是主要參與者。另一市調公司 Transparency Market Research (TMR) 指出，UWB 技術正被用于空間感知，以便為設備分配優先級以加快文件傳輸速度。
這是由蘋果 iPhone 12 U1 芯片所帶動，可藉以精確定位其他配備 U1 設備并通過 AirDrop 進行文件交換。除了智能手機和智能家居設備外，UWB 芯片組廠商正在爭搶控制堆高機 (叉車) 和倉庫機器人商機，未來隨著成本下降，還將擴及體育運動員、動物、室內導航等應用。他們預估到 2030 年底，UWB 芯片組市值將達到 3,100 萬美元，實時位置和距離測量將為汽車安全遠程無鑰匙進入 (RKE)、工廠營運效率及在醫院中查找必需用品做出貢獻。UWB 因?qū)崟r(shí)提供精確的分析受到歡迎，其無與倫比的精確度和低功率無線電協議為其獨特優勢。

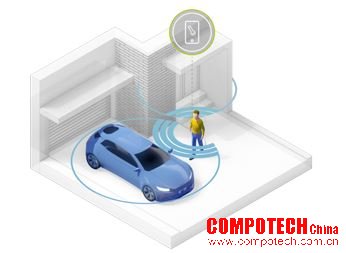

圖3：飛時測距 (ToF) 計算使 UWB 不受基于信號放大的中繼攻擊影響
資料來源：NXP；https://www.nxp.com/applications/enabling-technologies/connectivity/ultra-wideband-uwb:UWB
UWB 將取代傳統 RFID？華麗轉身關鍵？
TMR 甚至認為，UWB 將取代傳統的 RFID (無線射頻辨識) 技術——因?yàn)?RFID 頻率較低且尺寸較大，不適合實時追蹤。反觀 UWB 提供 5～10 厘米的精度，正是實時追蹤 (尤其是室內定位) 最重要的因素，且克服了信標技術在延遲和準確性的局限；加上使用 3.1?10.6GHz 頻段、不會干擾 2.4GHz 以下的熱門頻段、最大功率頻譜密度 (PSD) 非常低、幾乎消除信號攔截可能等諸多好處，讓 UWB 熱度越來越高。安勤科技 (Avalue) 新推＂RENITY ARTEMIS＂室內立即尋址系統 (RTLS) 即結合 UWB 做精確的樓層映像、到達時間差 (TDOA) 處理和數據計算。
不過，UWB 的短距離卻也成為商業化障礙。因此，UWB 芯片組廠商試圖在同一房間內使用設備克服短距離挑戰，例如，準確的上下文感知信息或巧妙利用室內位置。UWB 之所以能在銷聲匿跡多年后再度奮起，IEEE 802.15.4z 新標準的提案功不可沒——例如，通過使用 AES-128 加密算法對物理層 (PHY) 時間戳序列進行加密協議；經由強化 UWB 物理層增強密鑰卡和支付的安全性，并將位置精度提高至＜1 厘米，可進一步提升測距的完整性和準確性，支持行動裝置的實時空間脈絡與無縫、安全的點對點技術，有利于無線支付與行動金融發展。
Decawave 率先推出符合 802.15.4z 標準的 UWB 芯片組，增加支持 8GHz 頻段 (第九通道) 設備的可用性以覆蓋全球。另特別一提的是，愛美科 (imec) 日前在國際固態電路會議 (ISSCC) 展示全球首款＜5mW 的 802.15.4z IR-UWB 發射器芯片。imec 憑借創新數字極性發射器架構將 IC 功耗大幅降低至 4.9mW，并導入鎖定環形振蕩器 (ILRO) 技術加速 IR-UWB 發射器在數據封包內的信號工作周期 (Duty Ratio，占空比)，且允許在脈沖之間關閉部分發射器以擴大節能效果，在室內定位精確、安全測距與能效之間取得平衡，更具備與 BLE 競合的本錢。

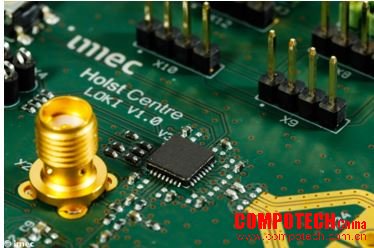

圖4：imec 展示首款 IEEE 802.15.4z IR-UWB 發射器芯片
芯片＆量測廠商爭先卡位，F(xiàn)iRa、UWBA 協議分頭并進
這款 IR-UWB 發射器芯片采用 28nm CMOS 制造，實際占用面積僅 0.15mm²，旨在實現下一代經濟高效、電池供電的小尺寸 UWB 部署。imec 通過＂異步脈沖整形＂設計滿足 3～10GHz 頻段發射，適用于全球并允許發射器在 PSD 工作。imec 表示，他們的策略目標是設計一個完整的收發器，包括新穎的高性能測距、測向和定位算法，未來甚至?xí)U(kuò)展到類似雷達的應用，不僅用于測量?jī)蓚€(gè) UWB 無線電之間的距離，還可檢測被動對象。深圳紐瑞芯科技 (NewRadioTech, NRT) 亦是 UWB 先驅。
紐瑞芯的 Ursa Major (UMAJ) UWB 系統單芯片 (SoC) 是基于 LitePoint IQgig-UWB 測試平臺完成標準化與設計驗證。LitePoint 的 IQgig-UWB 測試平臺是首個通過 UWB 技術校準和驗證設備的全集成式測試解決方案，可執行完整物理層測試和校準 (包括新版 802.15.4z 標準)。此系統采用精確的觸發和響應機制，可實現皮秒級精度的飛時測距 (ToF)，并支持單發帶寬＞1GHz 的各類發送器和接收器、以及低于 -100 dBm 的接收器靈敏度測試。與此同時，紐瑞芯科技還采用是德科技 (Keysight) 多項量測儀器加速驗證 UWB 互操作性。

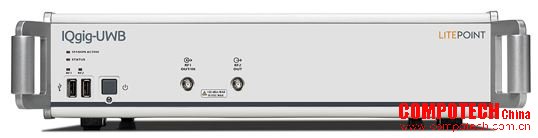

圖5：LitePoint IQgig-UWB 完整 UWB 測試解決方案，所有信號產生、分析和處理皆在單一儀器內完成
是德科技無線裝置測試事業群副總裁暨總經理曹鵬強調，提供準確的 GHz 帶寬量測結果對于拓展 UWB 設計極限至關重要；另是德科技的 VXT PXI 向量收發器、信號產生器、信號分析儀和向量網絡分析儀 (VNA)，可實現靈敏的接收器和高效率功率放大器 (PA)。兩大產業組織也持續分頭推進——FiRa 正在制訂標準，以確保 UWB 設備正常工作；UWB 聯盟 (UWBA) 正在嘗試使 Wi-Fi 擴展到 UWB 也使用的 6GHz 無線電頻段，一旦 Wi-Fi 信號發生短暫停頓，UWB 傳輸冀可趁空填補。

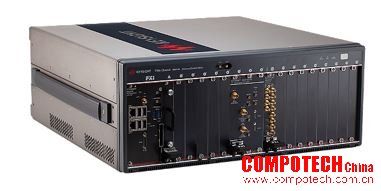

圖6：是德 M9415A VXT PXI 矢量收發器，在三插槽 PXIe 模塊集成高達 12 GHz 的矢量信號發生器和矢量信號分析儀，內置 1.2 GHz 信號生成和分析帶寬

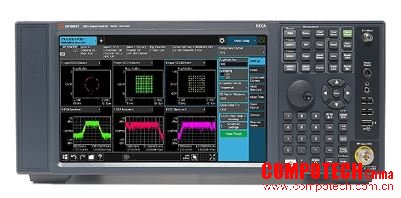

圖7：是德 N9020B MXA 多點觸控信號分析儀，快速因應 10 Hz～50 GHz 無線裝置不斷改變的測試要求
資料來源：https://www.keysight.com/en/pdx-2642774-pn-N9020B/mxa-signal-analyzer-multi-touch-10-hz-to-265-ghz
FiRa 訂標準、UWBA 顧應用，生態系再擴大
UWBA 亦有開設應用咨詢服務，微定位技術公司 Humatics 是首家尋求該服務的企業。去年美國紐約布魯克林區開始為火車建構 UWB 導航系統，期借助精確定位幾厘米內的火車位置，使列車更安全地并排運行并加快通勤速度，未來還打算將這種服務擴展到全球。該方案由西門子 (Siemens) 提供，使用 Humatics 的 UWB 信標、節點和軟件來提供位置數據。于 2020 年 7 月收購 UWB 先驅廠商 BeSpoon 的 ST，隨后已加入 UWBA 并加入理事會，同時提名 UWB 創新者 Jean-Marie André 擔任理事會成員。
圖8：UWB 可在一英尺范圍內定位火車在軌道上的位置，通過提高定位性能，可拉近火車間距，提高運輸能力
資料來源：Humatics；https://humatics.com/blog/humatics-celebrates-one-year-anniversary-of-uwb-based-positioning-system-pilot-accelerating-mta-signal-modernization/
ST 此舉意在進一步強化 STM32 微控制器 (MCU) 系列產品和支持配套無線連接性能——STM32無線產品已包含 4G LTE、Wi-Fi、藍牙、NFC、LoRa 和 Sigfox 等無線電技術。ST 表示，UWB 無線技術將改變電子通信、感測、定位和影像裝置的性能，并解決從消費性的智慧手機到工業、醫療和國土安全的各種應用問題，諸如汽車的遠程無鑰匙進入 (RKE) 系統、高分辨率 COVID-19 接觸者追蹤、安全支付、娛樂設備、醫療及許多其他智慧物聯網 (AIOT) 服務皆是 UWB 潛力發展領域，還可為位置提供增強現實 (AR) 指導。
UWB 具有空間感知功能，即使丟失物品被埋在沙發墊下或抽屜內也能輕松找到；Tile 下一代追蹤器，亦可能新增或轉向 UWB 版本。UWB＋AR 可通過行動 APP 引導用戶啟動 AR 相機視圖、構成迭加圖 (如：方向箭頭和物品位置的 AR 視圖)，以找到丟失物品的位置；這兩年＂即將推出＂傳聞不斷的蘋果 AirTag，諸多話題亦與 AR 形影不離。趕在蘋果 AirTag 正式問市前，三星搶先發布 Galaxy SmartTag plus 將支持 UWB 的消息，并與寶馬 (BMW)、奧迪 (Audi)、福特 (Ford) 和現代集團子公司捷恩斯汽車 (Genesis Motor) 建立＂數字鑰匙＂合作伙伴關系。
