EPC：氮化鎵芯片級組件＆功率級集成電路，皆專精！

本文作者：任苙萍點擊： 2020-11-16 10:56

前言：

以開發更快速開關特性、更小型及兼具成本效益之＂增強型氮化鎵場效應晶體管＂(eGaN® FET) 而聞名的宜普電源轉換公司 (EPC)，又怎么看待氮化鎵 (GaN) 和碳化硅 (SiC) 的關系？EPC 首席執行長及共同創辦人 Alexander Lidow 博士斷言，兩者市場幾乎很少重迭——氮化鎵技術和組件將主導 650V 以下應用，而碳化硅將主導 900V 以上。至于 650～900V 之間的市場則會由氮化鎵、碳化硅及絕緣柵雙極晶體管 (IGBT) 分食。值得留意的是，氮化鎵組件采用橫向結構，因此所有電氣端子 (包括：柵極、汲極和源極) 都位于同一表面上，好處多多。

照片人物：EPC 首席執行長及共同創辦人 Alexander Lidow 博士

氮化鎵的獨特：易于整合成為功率級 IC 且應用廣泛

首先，是工程師更易于將多個氮化鎵功率組件、模擬和數字功能整合在一起；例如，EPC2152 單片式功率級半橋拓?fù)洌桶瑑蓚€功率場效應晶體管 (FET)，并集成了驅動器、電平移位元、自舉電路、保護電路和邏輯電路。這是碳化硅組件不可能企及的。其次，氮化鎵組件的核心市場主要是面向基于 650V 或具有更低阻斷電壓能力的功率組件應用，市場種類很廣泛，而最大的應用市場包括計算機和車載的 DC/DC 電源轉換、AC 適配器、計算機應用的 AC/DC 轉換器、光達 (LiDAR)、太陽能應用、無線電源傳輸、馬達驅動器、小型醫療用設備和衛星系統。

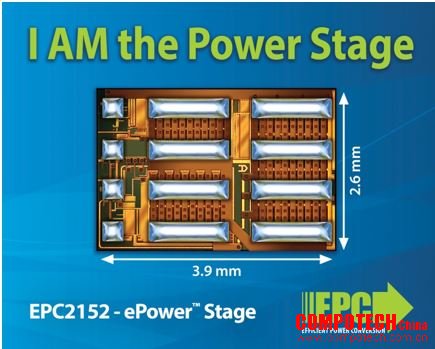

圖1：EPC 推出功率級集成電路——EPC2152

資料來源：EPC 提供

相對來說，碳化硅組件更專注于工業應用，例如：大功率運動控制、牽引驅動器和高壓 AC/DC 轉換器等。Lidow 認為在未來幾年內，氮化鎵技術和組件的發展和增長將比碳化硅技術和組件更快速，這是因?yàn)榈壗M件可支持的各種應用增長速度更快，且這些應用的設計周期更短。此外，氮化鎵技術是光達系統背后的一項核心技術，分眾市場遍及自駕車、卡車、機器人和無人機；氮化鎵組件更是汽車 DC/DC 轉換器的優選，尤其是用于處理自動駕駛功能的相關密集圖形系統。隨著自駕車和電動汽車越來越普及，氮化鎵日后爆發力可期。

eGaN FET 踩線硅基功率 MOSFET，惟氮化鎵 IC 設計難度高

身為氮化鎵先進的 Lidow 博士，介紹氮化鎵技術將以兩種方式快速發展：一是氮化鎵組件的尺寸越來越小型化，在相同的功率處理能力下，氮化鎵組件已比 MOSFET 組件縮減 5～15 倍，但氮化鎵組件理論上最大性能，比它目前已實現的大 300 倍！二是氮化鎵組件易于整合，所以有越來越多的氮化鎵基功率 IC (集成電路) 出現：Navitas 公司和 EPC 公司都是憑借最新氮化鎵 IC 而囊括廣泛的市場滲透率——Navitas 專注于小型 AC 適配器市場，EPC 則專注于高密度 DC/DC 轉換器和馬達驅動器。Lidow 亦分別就氮化鎵 IC 設計及制造做出點評。

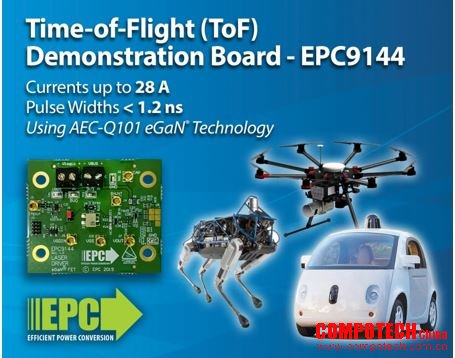

圖2：EPC 應用于飛時測距 (ToF) 的演示板——EPC9144

資料來源：EPC 提供

Lidow 指出，由于集成電路的技術比離散式晶體管更顯復雜，且氮化鎵技術仍不如硅技術般成熟，可整合的組件較少 (例如：電容器、電阻器、P 通道晶體管等)，IC 設計人員必須比硅組件模擬設計具備更多關于氮化鎵組件的知識，且能依靠的自動化工具更少。所幸，氮化鎵組件可在硅晶圓廠中同時與硅晶圓進行生產，故 IC 制造工藝的挑戰不大；這些成熟的代工廠已坐擁制造高效、低成本氮化鎵 IC 所需的工具和條件。最后，Lidow 總結 EPC 氮化鎵產品的差異化與競爭優勢：

? 專注于最高功率密度、400V 以下的芯片級組件市場，且生產各種氮化鎵 IC 已逾六年以上；

? 相較于硅基功率 MOSFET 組件，EPC 公司的氮化鎵場效應晶體管 (eGaN FET) 體積更小、開關更快、組件更可靠穩固，且價格已逼近硅基功率 MOSFET 組件。

Lidow 說明，MOSFET 組件的性能已達理論極限，成為按價格出售的通用產品；反觀當前組件性能已是硅組件數倍的氮化鎵，每天都還在進步中。隨著新應用青睞并采用更卓越的氮化鎵技術，MOSFET 組件的增長已呈現放緩態勢。

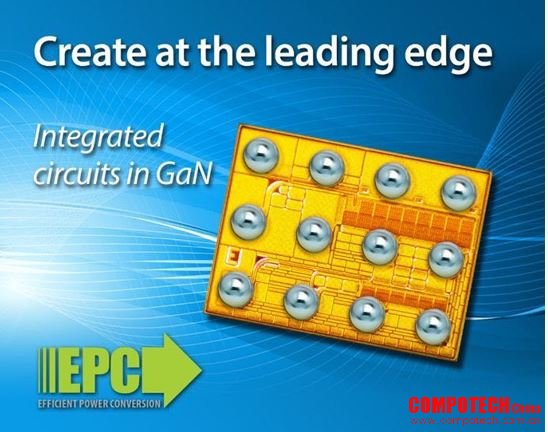

圖3：集成電路的技術迥異于離散式晶體管，設計難度更高，而 EPC 的 GaN IC 處于業界領先地位

資料來源：EPC 提供
