為什么需要穿戴設備？或許，生活環境的惡化與養生保健意識的抬頭功不可沒。亞德諾半導體 (ADI) 亞太區醫療行業市場經理王勝援引 BTC 調查資料指出，逾 80% 消費者認為穿戴式科技的作用之一，是讓醫療保健變得更加便利。
ADI 主張，在新興的穿戴設備應用領域，＂運動＂和＂健康＂取向的手表、手環產品將成為穿戴式電子產品成長的主要?jiǎng)幽埽瑯I(yè)界關注的焦點在于：
●它是電子設備市場的新成長點；
●持續增加并完善健康保健類功能，部分性能甚至達到、或通過醫療級標準；
●高整合度、小體積、低功耗及低成本的傳感器益發關鍵；
●后臺資料的分析處理并回饋到終端使用者的工作環節，是吸引使用者持續捧場的必經之路。
●它是電子設備市場的新成長點；
●持續增加并完善健康保健類功能，部分性能甚至達到、或通過醫療級標準；
●高整合度、小體積、低功耗及低成本的傳感器益發關鍵；
●后臺資料的分析處理并回饋到終端使用者的工作環節，是吸引使用者持續捧場的必經之路。
照片人物：ADI 亞太區醫療行業市場經理王勝
穿戴設備樣貌多元，腦電監測備受矚目
王勝提到，現階段運動相關的感測及計量雖相對成熟，但對于運動狀態下，如何快速、精準監測生命體征信號還有改善空間，這將催生、提升傳感器及信號處理的技術進展；例如，以光電測量心率、血氧含量及其他健康指數，需要更新穎的光電傳感器及對應的系統級數據處理技術，包括常態運動的持續準確測量以及采集數據的后臺融合、分析使用等。除了手表、手環產品不斷推陳出新，有越來越多的健康類穿戴產品已在鞋、帽和眼鏡出現；而穿戴式的＂腦電產品＂亦將問市，例如，睡眠監測將更加準確科學、對外界環境變化的反應將被監測或量化。
王勝提到，現階段運動相關的感測及計量雖相對成熟，但對于運動狀態下，如何快速、精準監測生命體征信號還有改善空間，這將催生、提升傳感器及信號處理的技術進展；例如，以光電測量心率、血氧含量及其他健康指數，需要更新穎的光電傳感器及對應的系統級數據處理技術，包括常態運動的持續準確測量以及采集數據的后臺融合、分析使用等。除了手表、手環產品不斷推陳出新，有越來越多的健康類穿戴產品已在鞋、帽和眼鏡出現；而穿戴式的＂腦電產品＂亦將問市，例如，睡眠監測將更加準確科學、對外界環境變化的反應將被監測或量化。
帶有腦電監測的耳機，可監測對某種音樂的不同反應等，據以開發非常有趣的應用；配飾類的智能化產品也使得穿戴式家族的產品更加豐富、環境類的監測功能可望繼之而起。此外，大數據在智能穿戴式應用——尤其是＂疾病預防＂及＂慢性病監測＂居功厥偉；例如，生活方式和健康狀況的關系演變、特定體征信號的自身特點及變化軌跡、疾病的內在聯系和規律總結，以及對特定人群健康數據的采集和追蹤、甚至某些疾病的診斷等。上述都是應用大數據技術并結合智能設備 (或傳感器) 的典型應用場景，僅依賴現有產品技術和應用型態很難完成。
大數據技術和手段的融合會大幅完善、加速健康管理和處理的步伐。整體而言，穿戴設備的趨勢演變有三個階段：
1. 具備基本的健康和運動監測功能。然而，經過這些年發展，第一階段已不能滿足用戶對設備的更多功能需求；例如，人們會進一步希望知道跑步一公里 vs. 五公里，身體會出現哪些不同變化？經過一段時間的運動鍛練，心率、血壓、體脂等其他綜合生理指標又發生哪些變化？
2. 用戶自身健康數據將得到更全面的采集處理，并附加環境數據。兩者融合可產生更多有用的數據和判斷回饋給用戶，很多企業已開始預研這些產品和技術，進一步提升穿戴式的實用性和用戶黏著度。
3. 增加對智能家庭、智能汽車和人工智能 (AI) 的支援。穿戴設備的終極形式是作為 AI 的感知接口、將人和周圍設備建立更加智能聯系的橋梁，如此，才能真正實現無感式的采集、處理和控制，進一步改變?nèi)粘Ｐ袨椤ｎ愃频膽?yīng)用場景將無處不在。
1. 具備基本的健康和運動監測功能。然而，經過這些年發展，第一階段已不能滿足用戶對設備的更多功能需求；例如，人們會進一步希望知道跑步一公里 vs. 五公里，身體會出現哪些不同變化？經過一段時間的運動鍛練，心率、血壓、體脂等其他綜合生理指標又發生哪些變化？
2. 用戶自身健康數據將得到更全面的采集處理，并附加環境數據。兩者融合可產生更多有用的數據和判斷回饋給用戶，很多企業已開始預研這些產品和技術，進一步提升穿戴式的實用性和用戶黏著度。
3. 增加對智能家庭、智能汽車和人工智能 (AI) 的支援。穿戴設備的終極形式是作為 AI 的感知接口、將人和周圍設備建立更加智能聯系的橋梁，如此，才能真正實現無感式的采集、處理和控制，進一步改變?nèi)粘Ｐ袨椤ｎ愃频膽?yīng)用場景將無處不在。

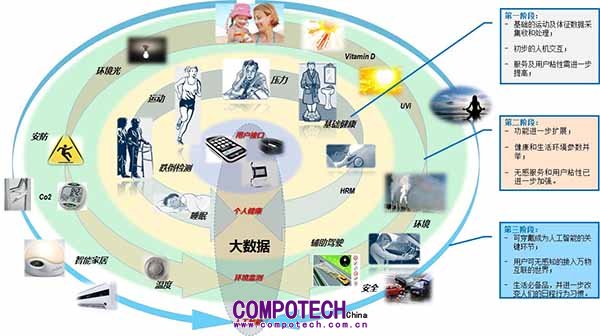

圖1：穿戴設備發展趨勢和演變的三個階段
資料來源：ADI 提供
DSP、電源管理、傳感器與模擬前端，體現產品價值
從生態系的建立和完善角度來看，業界發展主軸有二：一是硬件設備不斷創新更全面而豐富的功能和性能，二是基于硬件終端的不斷提升以及后臺數據的深度挖掘和分析，進而提供更有價值的數據服務。除了消費類穿戴設備的蓬勃，在穿戴式醫療級監護儀器及心電設備、專業心電貼等領域亦方興未艾；這些都是開發者可多關注的產品定位及設計考慮。王勝表示，ADI 在完成第一階段的心率監測、運動感測功能后，目前重點是如何將更多技術進行衍生、使設備同時達到更多功能采集、提升用戶整體使用體驗。
從生態系的建立和完善角度來看，業界發展主軸有二：一是硬件設備不斷創新更全面而豐富的功能和性能，二是基于硬件終端的不斷提升以及后臺數據的深度挖掘和分析，進而提供更有價值的數據服務。除了消費類穿戴設備的蓬勃，在穿戴式醫療級監護儀器及心電設備、專業心電貼等領域亦方興未艾；這些都是開發者可多關注的產品定位及設計考慮。王勝表示，ADI 在完成第一階段的心率監測、運動感測功能后，目前重點是如何將更多技術進行衍生、使設備同時達到更多功能采集、提升用戶整體使用體驗。
王勝介紹，ADI 在醫院用及家用可攜式健康穿戴式領域有一系列創新產品和解決方案——支持多種可攜式醫療保健領域的高精度、低功耗片上計量?jī)x ADuCM350，已獲多家國際大廠青睞。ADI 含語音信號在內的高性能數字信號處理器 (DSP)，以及 ADP150、ADP160 等線性電壓穩壓器等高效能電源產品，可滿足不同智能穿戴所需；并購凌力爾特 (Linear Technology) 后，陣容更形堅強。另一方面，運動傳感器 (Motion Sensor) 與多項模擬前端 (AFE) 器件正當紅——超低功耗三軸數位微機電 (MEMS) 的 ADXL362，喚醒模式功耗僅有 300 nA。
AD8232/3 則是專為簡易型心電圖 (ECG) 信號處理要求而設計的低功耗、單導聯、心率監護儀 AFE。與坊間常見的拓?fù)浣Y(jié)構不同，AD8233 高度靈活的模擬濾波配置采用＂雙極高通濾波器＂，結合芯片內部的儀表放大器架構、不需額外增益放大器，即可采用多極低通濾波技術消除線路噪聲和其他干擾，并提供在關斷 (shutdown) 模式下的導聯脫落監測功能，為設計人員提供靈活性；另一款高整合度的 AFE 芯片 ADAS1000，更可提供高質量的＂多導聯＂心電、呼吸／心律調節器 (起搏器) 感測及其他功能，是高性能＂診斷級 ECG 監測＂的首選方案。
圖2：高性能診斷級 ECG 監測首選——ADAS1000 模擬前端區塊圖
資料來源：ADI 提供
光電測量應用廣，干擾抑制學問大
ADI 技術實力的另一個展現代表是當下很熱門的＂光電測量＂——ADPD1XX 系列整合光電測量模塊。ADPD142、APD153、ADPD144 和 ADPD174 據悉是現今市面上整合度最高：Photodiode＋LED＋AFE＋LED 驅動＋環境光抑制等，輸出就是 I2C 數值，且可兼顧體積與功耗做靈活配置的可大量出貨方案。特別一提的是，ADPD174 為整合 LED、光電二極管 (PD) 和 AFE 電路的光電測量模塊，可用于穿戴產品的光體積變化描記圖 (Photoplethysmography, PPG) 信號的采集等。在光電測量技術中，如何抑制內部反射光與外部環境光 (降低干擾) 十分重要。
ADI 技術實力的另一個展現代表是當下很熱門的＂光電測量＂——ADPD1XX 系列整合光電測量模塊。ADPD142、APD153、ADPD144 和 ADPD174 據悉是現今市面上整合度最高：Photodiode＋LED＋AFE＋LED 驅動＋環境光抑制等，輸出就是 I2C 數值，且可兼顧體積與功耗做靈活配置的可大量出貨方案。特別一提的是，ADPD174 為整合 LED、光電二極管 (PD) 和 AFE 電路的光電測量模塊，可用于穿戴產品的光體積變化描記圖 (Photoplethysmography, PPG) 信號的采集等。在光電測量技術中，如何抑制內部反射光與外部環境光 (降低干擾) 十分重要。

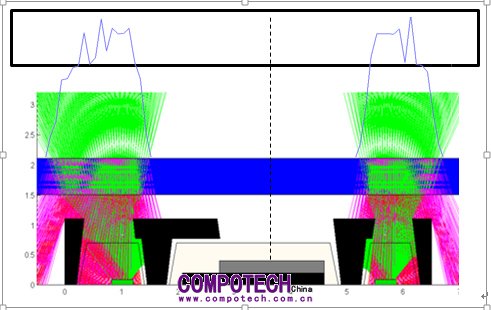

圖3：ADPD174 解決光電測量中光路結構優化難題
資料來源：ADI 提供
＂單是應對抑制這一點，業界就花了一、兩年時間才解決。對于這類業界痛點，設計和實現才是關鍵，而這正是 ADI 技術始終關注的差異化方向＂，王勝?gòu)?qiáng)調。ADPD174GGI 可大幅簡化系統級光學結構設計的挑戰，保證最終產品的一致性和生產環節的成本和效率，同樣已獲全球知名穿戴式廠商認可，且已大量出貨。在光電法測量生理體征信號方面，ADI 的 ADPD 系列傳感器及信號處理方案，亦正被重量級品牌客戶采用。ADI 預告，2018 年還將繼續在光電測量應用中推出能協助解決客戶＂深層次系統級設計挑戰＂的明星產品。
王勝重申，基于以上對穿戴產品趨勢判斷、迄今取得的市場成績，加上與業界領導廠商互動過程中，ADI 堅信＂健康功能＂必是穿戴產品發展的驅動力，也是 ADI 專注的重心所在；在硬件傳感器和電路不斷創新的同時，不忘進一步加強、完善軟件及算法的開發投入，為市場和客戶提供全方位的價值服務。

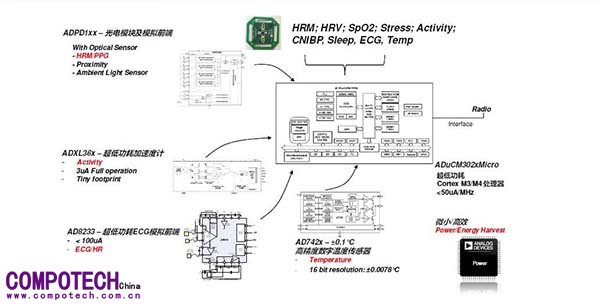

圖4：ADI 針對移動穿戴式應用的完整系統級解決方案
資料來源：ADI 提供
