瑞德感知獨家＂動態導引系統＂，為智能建筑安全加分

本文作者：任苙萍點擊： 2017-04-24 10:45

前言：

WSN 應用范例5：火場逃生指示

瑞德感知科技 (HEX) 早在 2011 年便著手開發研究＂動態導引系統＂，并將此科技導入消防產業；總經理林筱玫表示，其核心技術已取得三項發明專利，曾獲美國消防工程師學會 (SFPE)、德國 iF 產品設計大獎、智能建材標章認可，為臺灣首個通過＂消防機具器材及設備認可＂的動態導引號志，可完全取代并解決一般逃生指示號志的兩大盲點：一是傳統靜態指示永遠固定指向、易被民眾忽略；二是火災發生當下，一般民眾往往會因慌亂或根本不熟悉公共場所逃生動線，而不確定何者是真正安全的出口，恐因誤判而釀成更多傷亡遺憾！

照片人物：瑞德感知科技總經理林筱玫

LoRa 具備＂遠、久、廣、廉＂四大優勢

＂我們相信來自于人類對幸福生活的追求，是推動科技進步的動力；秉持運用科技解決難題的精神，提升建筑物及公共場所的安全標準可創造社會價值，為大眾帶來更安全、更便利舒適的生活＂，林筱玫宣示瑞德感知的企業愿景。她進一步介紹，＂HEX 動態導引主機＂可自動偵測建筑物內的危險程度，實時規劃火場逃生路線，有效提升建筑物公共安全標準，適用于所有建筑物。通過最新 LoRa 低功耗廣域 (LPWAN) 傳輸技術，遠程控制＂動態導引號志＂會根據不同火場現況運算最安全的逃生路線、以顯眼的閃爍箭號引導群眾前往安全出口。

之所以會選擇使用無線傳輸方式，主要是基于下列考慮。首先，因為消防產品最怕火災發生時線路被燒毀、或是信號不穩定，使用有線傳輸會有很高的布線成本。＂當初我們曾嘗試使用 WiFi 和 ZigBee 無線傳輸技術，但最后都因傳輸信號不穩定、易受干擾而放棄＂，林筱玫透露。經過無數測試及評估，瑞德感知認為 LoRa 具備＂遠、久、廣、廉＂四大優勢：可長距離傳輸 (戶外超過 15 公里)、非常省電、標準規格應用廣泛，且主機系統與終端模塊建置成本低，不僅滿足物聯網 (IoT) 大量傳感器傳輸數據的需求，也利于日后整合運用。

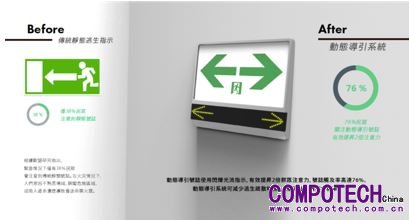

圖1：＂HEX 動態導引系統＂能有效提升兩倍注意力及三倍疏散速度

資料來源：瑞德感知提供

配備 21.5 英寸觸控屏幕及消防圖控接口的 HEX 動態導引主機，可清楚顯示樓層平面圖及設備位置、自動檢查設備、記錄室內溫度，并備份數據供相關單位了解火場狀況。不過林筱玫指出，LoRa 僅作為＂主機＂與＂號志＂之間溝通，不同設備的信息處理整合仍使用一般網絡傳輸；例如，把瑞德主機內部所有煙霧傳感器及動態導引號志之信息，提供給其他系統做匯整。此一獨家動態導引系統目前已實際應用至多個公共場域，如：基隆廟口停車場、三重正義停車場、中和小學停車場等；神達計算機位于林口的商辦大樓以及輝泰建設的琴海建案，亦有裝設。

合格不代表安全，智慧化連動才是王道！

瑞德感知的產品也適用于 IBM 所提出的智慧建筑概念，由下而上分為感知、互聯和智能化三個層次。除了結合消防探測器獲知起火點，輔以內建溫／濕度傳感器的動態導引系統以提供最佳疏散動線，亦可與其他通信技術互聯，針對傳感器和燈板設備做監控。最后，還能配合數字廣播系統實現智能消防，實時發布相關信息。在客制項目初期，就會把建筑的樓層平面圖和設備配置圖建置到系統中，方便保全人員隨時查看設備是否良好，若有異常也好在第一時間報修。

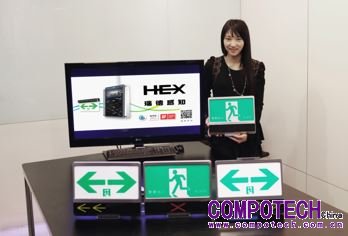

圖2：HEX 動態導引系統由主機和指示燈具節點組成

資料來源：瑞德感知提供

顧慮到建筑物內的防火閘門或特殊結構的隔間，可能影響信號傳輸效率；瑞德感知在規劃時，會依實際案場的防火區間及隔間劃分多個分區。每個區域內會有獨立的中繼器來加強無線信號傳輸，確保傳輸穩定性；且會使用第三方測量儀器測試，確認其無線傳輸丟包率維持在極佳質量，特別適用于大型的復雜建筑物內。林筱玫另提到，＂異質傳感器融合＂(Sensor Fusion) 會是物聯網重要趨勢，也是瑞德感知的發展目標之一。

將所有火災及疏散過程的信息整合，開放與后端整合系統連接，作為數據收集、方便管理人員掌控現場信息。此外，由于＂動態導引號志＂在建筑物內布建的密度很高，未來不排除在終端設備 (動態導引號志) 嵌入不同傳感器，以監測更多室內環境信息；通過主機匯集這些信息做大數據數據分析，提供給相關人員及系統設備判讀并與其他異質設備連動。智慧化，可以讓我們居住、工作環境更安全，哪怕只是短暫停留的公眾場所亦如是。

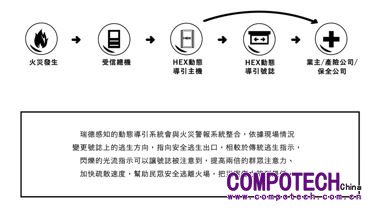

圖3：HEX 動態導引系統之系統架構

資料來源：瑞德感知提供
