Keysight：高頻、寬帶、高噪聲，量測復雜性大增

本文作者：任苙萍點擊： 2017-03-28 12:21

前言：

無縫連網之寬幅同步量測

要實現無縫連網，＂調制＂(Modulation) 是一大學問。是德科技 (Keysight) 通信方案事業群營銷經理 Joe Rickert 表示，行動連網裝置和無線應用的蓬勃發展，加上車用雷達市場的蓄勢待發，讓毫米波 (mmWave) 晉身下世代通信要角——在車用雷達 77～81GHz 規格外，地球環境應用探測已朝 86～92 GHz 頻段邁進，而小型基站后端點對點傳輸再拉高至 92～95 GHz，研究層級更已推升至 100 GHz！凡此種種，連帶讓帶寬向 5GHz 靠攏以增加傳輸率。然而，在人們對帶寬和數據傳輸率有高期待的同時，將為相關電子產品的開發及量測帶來以下挑戰：
1. 要改善車用雷達分辨率，可利用高頻與寬帶特性，但如此一來，相位噪聲 (Phase Noise)、調制信號與頻率響應誤差恐隨之升高；
2. 一旦拉高頻率／加大帶寬，更容易衍生許多細微難辨的噪聲，增加誤差向量幅度 (Error Vector Magnitude, EVM)；
3. 高頻信號會因距離增加而迅速衰減，在隨頻率升高，噪聲也升高，很難借助＂前置放大器＂(preamplifier) 協助量測，測試更形復雜；
4. 以往須通過降頻器及高頻配件，儀器才得以量測到高于 110GHz 頻段的信號，對量測重復性是一大挑戰！

照片人物：Keysight 通信方案事業群營銷經理 Joe Rickert

110GHz 成新一輪高頻指標
資深營銷項目經理郭丁豪直言，在高頻降低系統整合復雜度、提高單機內建規格，是上述困境的根本解決之道。Keysight 去年 10 月推出業界首款 110GHz 信號分析儀 N9041B UXA，便是由此而生；頻譜范圍橫跨 3 Hz～110 GHz，上限甚至高于當前研究水平，能捕捉＂巨細靡遺＂的信號。N9041B UXA 內建分析帶寬為 1GHz，可減少線材與降頻器的架設；若搭配示波器，分析帶寬更可達 5GHz，為業界最高，大幅提升了高頻下量測星座圖 (constellation) 的能力。不須前置放大器，就具有卓越靈敏度；頻率大于 50GHz 時，平均噪聲位準 (DANL) 只有 -150 dBm / Hz，任何微小信號波動都難逃法眼，包括諧波與鏡像信號等。

N9041B UXA 除了 1.0 mm 輸入接口，還提供 2.4mm 第二輸入接口供只需3 Hz～50 GHz 區間連續掃頻使用，以保護高頻連接。此外，Keysight 全系列多點觸控信號分析儀中的 N9030B PXA 44 / 50 GHz 機種，性能再度提升；除了增加 255 / 510 MHz 分析帶寬，還支持 255MHz 實時頻譜功能，可擷取 3.57 微秒、稍縱即逝的信號，達成 100% 的信號攔截率 (Probability of Intercept, POI)。新的本地振蕩器選項讓相位噪聲低至 -136 dBc/Hz，而基頻輸入選項將帶寬增至 255MHz，大幅增加未來寬帶應用所需規格。

照片人物：Keysight 資深營銷項目經理郭丁豪

在現場測試方面，F(xiàn)ieldFox 系列的手持式射頻和微波分析儀亦新增實時頻譜 (RTSA) 功能，并支持 50GHz、可捕獲持續時間僅 12 微秒的瞬間信號，做干擾信號捕獲 (Interference Hunting) 和信號監測之用，應對各類復雜的射頻信號測試情境，包含電信與軍事用途；再搭配相關軟件，只要一部 FieldFox 在手，就能測試線材、天線、濾波器、放大器和頻率轉換器，不必額外動用一堆異質儀器。

軟件堆棧＋硬件模塊，研發、產線各取所需
利用密度顯示模式，即使位于同一個頻段，F(xiàn)ieldFox 也能清楚辨別是 Bluetooth 或 Wi-Fi。＂它可偵測隱藏在主要載波旁邊的信號，揪出任何細微潛在威脅；還能測試上／下行、共頻、相鄰?fù)ǖ篮徒换フ{(diào)制＂，郭丁豪強調。問及對無縫連網的看法，郭丁豪將物聯網 (IoT) 歸類幾個要素：距離及涵蓋率、數據傳輸率、平臺延續性、商業模式、產業聯盟與終端應用；而當前物聯網產品測試挑戰，來自于多樣化和低功耗。＂我們的硬件皆已就緒，用戶不須更換機臺，只要經由軟件選購、升級即可滿足不同應用的需求＂，他說。

針對低功耗測試，CX3300 組件電流波形分析儀搭配專用的電流傳感器可量測從 100 pA 位準動態電流，一直到具 200 MHz 最大帶寬的 10 A 電流。以 NB-IoT 為例，從先期研發設計軟件、開發測試、實驗室認證，到大量生產測試，Keysight 皆提供完整測試方案，力圖保持領先。先期對芯片大廠的合作格外重要，這也是為何科技業界總是在與時間賽跑、搶先發布勝果的原因。他進一步說明，Keysight 軟件可藉永久買斷或時間授權取得，另有可轉移備援方案；至于機臺本身，則提供快速送修、跨廠牌的校驗服務、以及三年標準或十年延長保固。

Keysight 大中華區無線市場部經理白瑛，則再度力陳 PXI 模塊化產品的特點，該系列 M3xxxA 任意波形產生器 (AWG) 和數字轉換器 (digitizers) 皆已開放 FPGA 編程功能。他指出，未來許多應用面臨諸多測試挑戰與要求，例如通道數增加、同步化、串流應用、客制化，使量測工作更趨復雜；唯有加快測試速度且在通用硬件上重復配置，才能降低測試成本。為了提高傳輸率和頻譜效率，下行速率大于 20 Gbps 的 5G，800MHz 帶寬、64 QAM 調制、大于 16 個信道已是基本盤，而 802.1 ax 的帶寬更上看 160 MHz、8X8 天線，調制可多達 1024 QAM！

照片人物：Keysight 大中華區無線市場部經理白瑛

實時排序、多信道／多模塊同步，調制更容易
PXI 模塊化產品能提供實時排序和多信道／多模塊同步功能，以支持多信道應用軟件，例如，多用戶波束成形 (beamforming) 技術。Keysight M9336A PXIe AWG 包括多個獨立或同步的信號輸出，適合用來產生寬帶通信系統所需的數字調制波形，以及可用于雷達和衛星測試的高分辨率波形；單槽 PXIe 模塊提供 16 位分辨率、高達 1GHz 的調制帶寬，并可控制每個通道的增益、偏移和頻率偏差。工程師可使用Signal Studio、MATLAB、Waveform Creator 等工具來產生符合產業標準或客制波形，并輕易將其整合至多應用開發環境中。

M9243A PXIe 示波器則承襲 Keysight InfiniiVision 示波器技術，提供高達 1 GHz 的帶寬，擁有每秒百萬個波形更新率和先進探量技術，可對隨機和偶發信號進行除錯，見人所不能見；包括光標和標記、觸發、波形平均、波罩和其它 31 種可選擇的量測功能。該示波器與 Keishgt 89600 VSA 軟件的組合，能充分利用 1 GHz 帶寬來解調并評估復雜的 IQ 波形。Keysight 總結其在無縫連網的量測優勢：藉由單機或模塊儀器的軟件升級支持推陳出新的標準，而不同平臺能滿足研發與生產的不同需求——延續單機式軟件功能與硬件技術，將其用在自家模塊化產品上，可滿足 MIMO 或生產線做多通道需求，并讓未來模塊化測試更具信心。

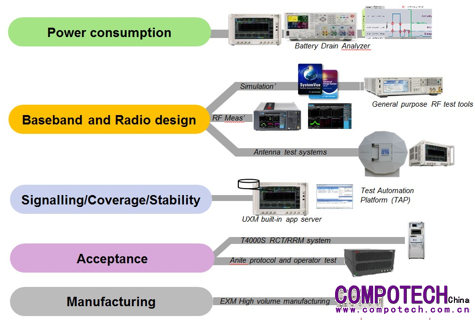

圖：Keysight 關于 NB- IoT 的解決方案
資料來源：Keysight 提供
