在三星 (Samsung)、索尼 (Sony)、樂金 (LG) 等大廠宣示將＂電視＂作為智能家庭核心的同時，不禁讓人思考：所謂的＂顯示＂(Display)，一定只能依托在有形屏幕上？德州儀器 (TI) 認為，投影技術亦能被應用于智能廚房中，例如，直接將食譜投射在流理臺，或是將正在烹飪的信息投射在烤箱／微波爐既有玻璃面板上，不僅可節省安裝有形屏幕的空間，又能防水、防污。將投影技術整合至智能家庭，可取代按鈕、LCD 面板或平板，將居家環境變得更加智慧化、更具互動性并提供＂隨選即用＂服務，而基于微機電 (MEMS) 組件的＂數字光源處理＂(DLP) 技術，是重要觸媒。
DLP Pico，可在任意表面、以任意形狀＂按需＂顯示
承襲數字微型反射鏡組件 (DMD，一種速度極快的反射性數字光開關) 發展而來的 DLP 技術，已有 30 年歷史；它能接收數字影像，產生一系列數字光脈沖信號。這些光脈沖信號進入眼睛后，人類的眼睛會將它解譯為彩色模擬影像。只要將 DMD 與適當光源、投影光學系統結合，反射鏡就會把入射光反射進入或移開投影鏡頭的透光孔，利用二位脈沖寬度調制得到灰階效果；若使用固定式或旋轉式彩色濾鏡搭配一顆或三顆 DMD 芯片，即可得到彩色顯示效果。至于應采用幾顆 DMD 芯片？則視系統成本、光源效率、功耗、重量和體積而定。
承襲數字微型反射鏡組件 (DMD，一種速度極快的反射性數字光開關) 發展而來的 DLP 技術，已有 30 年歷史；它能接收數字影像，產生一系列數字光脈沖信號。這些光脈沖信號進入眼睛后，人類的眼睛會將它解譯為彩色模擬影像。只要將 DMD 與適當光源、投影光學系統結合，反射鏡就會把入射光反射進入或移開投影鏡頭的透光孔，利用二位脈沖寬度調制得到灰階效果；若使用固定式或旋轉式彩色濾鏡搭配一顆或三顆 DMD 芯片，即可得到彩色顯示效果。至于應采用幾顆 DMD 芯片？則視系統成本、光源效率、功耗、重量和體積而定。

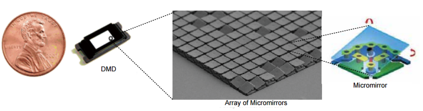

圖1：數字微型反射鏡組件 (DMD) 工作原理
資料來源：TI網站
最初問市的 DLP Cinema，迄今已囊括全球近九成的數字投影市場，足跡遍布電影院、大型展演廳、會議室和家庭劇院；而＂Pico＂系列是因應小型設備的高亮度、高效能與高分辨率而生，適用于沉浸式運算、車載抬頭顯示器 (HUD)、微型投影機及交互式數位廣告牌等。DLP Pico 還有一個最吸引眼球的特點是：可在任意表面、以任意形狀＂按需＂顯示——權衡最佳功率與亮度表現做進階光學控制，正逐漸向工業、汽車、醫療及消費等＂嵌入式光學感測＂市場滲透，較知名的案例有：用于物質或食安檢測的光譜儀、3D 機器視覺、3D 打印機及血管顯像儀。
DLP Pico 之所以能靈活調變功率與亮度的秘訣在于：?jiǎn)我?DMD 上的每個微鏡，代表屏幕上一個獨立調變的像素，會與色序照明同步，故能產生令人驚艷的顯示效果。針對智能家庭應用，TI DLP 產品部門臺灣業務經理賴升彥表示，DLP Pico 技術除了為家里增加美感外——例如，將燈泡和嵌入式投影安裝至標準燈座、分享移動設備內容；將不同風格的影像投射至墻上／天花板當作裝飾、變換調和居家氣氛；還能運用＂超短焦投影＂技術特點，提供＂實時交互式控制面板＂的人性化接口，方便監控操作、配置智能家居設備或執行＂點播＂功能，加速上手。
照片人物：TI DLP 產品部門臺灣業務經理賴升彥
DLP 開發設計網絡，建構芯片設計生態系統
“就中樞控制而言，無屏幕顯示 (screenless display) 未嘗不是一個好選擇＂，賴升彥提出他的觀點。若將 DLP Pico 與無線技術、移動操作系統鏈接，就可擺脫固定屏幕或顯示載具限制；無論是辦公室或居家墻壁、桌面、廚房工作臺、臥室天花板，甚至車庫大門，隨處都可作為控制中樞。他并提到，光學和動作捕捉在保全和居家環境，扮演舉足輕重的角色；因此，DLP 特地強化其＂增值特性＂，讓開發者能將投射技術與紅外線 (IR)、飛行時間 (ToF) 測距、超音波、手勢辨識等多種異質接口妥善兼容。進一步拆解 DLP 器件，由電子與光學兩部分構成。
“就中樞控制而言，無屏幕顯示 (screenless display) 未嘗不是一個好選擇＂，賴升彥提出他的觀點。若將 DLP Pico 與無線技術、移動操作系統鏈接，就可擺脫固定屏幕或顯示載具限制；無論是辦公室或居家墻壁、桌面、廚房工作臺、臥室天花板，甚至車庫大門，隨處都可作為控制中樞。他并提到，光學和動作捕捉在保全和居家環境，扮演舉足輕重的角色；因此，DLP 特地強化其＂增值特性＂，讓開發者能將投射技術與紅外線 (IR)、飛行時間 (ToF) 測距、超音波、手勢辨識等多種異質接口妥善兼容。進一步拆解 DLP 器件，由電子與光學兩部分構成。
電子部分包括控制器、電源管理模塊和照明驅動芯片，若外加應用處理器 (AP) 和前端接口處理器，就能支持手勢控制或其他互動操作。光學區塊內含 DLP DMD、照明器件、透鏡／濾波器等光學組件以及相關機械組件，皆被集成到一個統稱為＂光引擎＂的器件中，其尺寸和外形取決于分辨率、亮度和投射比等。另有鑒于受體的顏色、圖像形態和表面曲率，皆會影響最終呈現效果，TI 備有 IntelliBright 算法套件可供作額外亮度和圖像補償——可自行調控光照、優化功率，并根據環境光智能增強局部亮度。

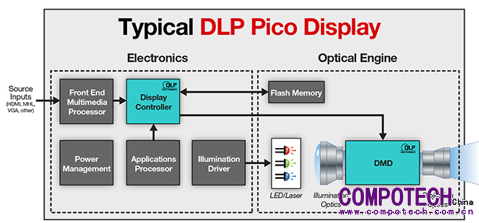

圖2：典型 DLP Pico 顯示架構
資料來源：TI網站
萬一遭遇投射表面無法與 DMD 對齊、或有俯仰及旋轉問題，亦可依據投射表面的指定距離、藉由梯形校正 (Keystone adjustment) 和縮放圖像尺寸克服。考慮到熟稔電子專業人士未必擅長光學領域，TI 持續通過 DLP 開發設計網絡 (DLP Design Network) 建構廣大芯片設計生態系統，可協助電子設計者找到符合所需的＂光引擎＂器件及后援。這是一個獨立的芯片設計業者組織，為開發人員提供軟／硬件、光學設計、系統整合、原型設計、制造服務與統包方案等第三方資源，必要時亦可直接向生態系統的在線供貨商和制造商采購＂光引擎＂。

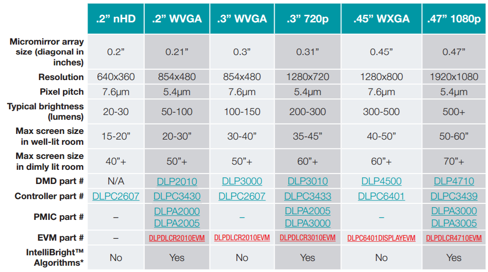

表：DLP Pico 芯片及評估工具
資料來源：TI官網 (2016/06)
SimpleLink，將語音與多重連網協議完美融合
＂雖然業界有人認為電視或冰箱可望成為智慧家居中樞，但檢視目前物聯網整體技術——包括：軟／硬件、開發平臺、網絡安全和云端技術等，短期內仍有一定難度。以技術現況來看，機頂盒或許是較佳選項＂，TI 營銷與應用嵌入式系統總監詹勛琪接棒剖析。另一方面，著眼于不同的人機接口各有好處，不同使用者在不同環境下亦有自己的使用習慣：像是近年詢問度非常高的 Amazon Echo，多少體現了語音輸入為用戶帶來的便利及受歡迎程度；TI 去年亦從善如流、推出基于 SimpleLink 超低功耗平臺的＂語音遠程控制＂方案。
照片人物：TI 營銷與應用嵌入式系統總監詹勛琪
此后，開發人員可將 Bluetooth、ZigBee、RF4CE 等多重聯機標準，迅速導入語音遠程控制、電視、機頂盒及其他智能家庭設備中。借助 SimpleLink ZigBee RF4CE CC2620 無線微控制器 (MCU) 及現有 Bluetooth CC2640 無線 MCU／多重標準 CC2650 方案，可在不犧牲電池使用壽命的情況下，以語音啟動命令、搜尋、手勢、觸控辨識等先進功能。詹勛琪表示，TI 十分樂見 Google、Amazon 和 Apple 在智慧家庭／物聯網開發平臺上所投入的研發，不同平臺各有所長，此刻定論誰會拔得頭籌？尚言之過早；現階段 TI 的產品策略是同時支持以上三個平臺。
TI 觀察到：智能家庭的驅動因素和需求度存在很強的地域性——歐洲關注能效和住宅舒適度，北美強調實用、舒適和保全，日本著重安全生活環境 (銀發族群尤其是目標族群)；而物聯網正是串聯這些應用的必要基石。在自身的生態系統開發方面，SimpleLink Wi-Fi CC3100 和 CC3200 平臺提供名為＂片上物聯網＂(Internet-on-a-chip) 系列，將互聯網與 Wi-Fi 局網集于一身，用戶可取得快速連接、云端支持和安全協議；經由應用程序或多配置選項 (包括 SmartConfig 技術)，就能為 WPS 和 AP 模式的網絡瀏覽器，輕松而安全地完成 Wi-Fi 連接。
圖3：CC3100 硬件 (左) 及軟件 (右) 架構
資料來源：TI網站
資料來源：TI網站
靈活度、可編程、強大后援，創造差異化
有了＂片上物聯網＂，SimpleLink Wi-Fi 系列形同獲得 TI 物聯網云端生態圈全員加持；加上 TI 各種套件和軟件工具、參考設計、范例應用、開發文文件和 TI E2E 社群支持，以及低成本的 LaunchPad 評估套件和 BoosterPack 插入式模塊的 MCU 生態系統相助，即使不具連網產品開發經驗的工程師，也能從事嵌入式 IoT 簡易開發。特別一提的是，CC3100 擁有高度靈活性，可與任一微控制器 (MCU) 搭配實現多元應用；集成 ARM Cortex-M4 MCU 的可編程 CC3200，則允許用戶添加自己的特有代碼，創造更多差異化價值和系統整合服務。
有了＂片上物聯網＂，SimpleLink Wi-Fi 系列形同獲得 TI 物聯網云端生態圈全員加持；加上 TI 各種套件和軟件工具、參考設計、范例應用、開發文文件和 TI E2E 社群支持，以及低成本的 LaunchPad 評估套件和 BoosterPack 插入式模塊的 MCU 生態系統相助，即使不具連網產品開發經驗的工程師，也能從事嵌入式 IoT 簡易開發。特別一提的是，CC3100 擁有高度靈活性，可與任一微控制器 (MCU) 搭配實現多元應用；集成 ARM Cortex-M4 MCU 的可編程 CC3200，則允許用戶添加自己的特有代碼，創造更多差異化價值和系統整合服務。
在芯片硬件結構方面，CC3100 和 CC3200 采用 QFN (四方平面無引腳) 封裝并具有全整合型射頻 (RF) 及模擬功能電路，開發人員可將器件直接布設在電路板上，利于創造低成本、緊湊的易用型系統。
