談到示波器 (Oscilloscope)，就不能忽略商用示波器的開山鼻祖——泰克科技 (Tektronix)，曾在業界締造多項「第一」記錄：開發第一個 DPX 波形圖像處理技術，可產生實時 RF 頻譜顯示，工程師能檢視以往不易察覺的 RF 訊號不穩定性與瞬時現象；同時也是第一臺高性能混合訊號示波器 (MSO)、第一個集成頻譜分析儀／擁有自動搜索功能／集成串行譯碼功能示波器的先驅，以及唯一采用三模探頭技術系統的示波器供貨商，且在采樣率和帶寬處于領先地位——首創 100 GS / sec 取樣和首款 33G / 70G 示波器。
大中華區營銷業務協理張天生表示，「混合訊號示波器」(MSO) 興起與軟件地位日隆的確是大勢所趨，單一特性量測已無法迎合市場，使用者想要的是自行選購符合實際所需的測試項目 (包括軟件在內)。泰克也從善如流，將模擬、數字、射頻訊號量測等多功能 (Multi- function) 合而為一，輔以具備完整協議知識庫的圖形化軟件供綜合測試之用，其產品優勢在于能完全涵蓋研發到生產驗證的所有測試標準，且用戶接口 (UI) 相當友善，用戶不必深究細部協議規格就能操作。既能享有模塊化產品好處，又不必苦學編程技能，只需動手勾選測試主題即可。
照片人物：泰克科技大中華區營銷業務協理張天生 (右) 及資深技術顧問張志豪 (左)
因應大動態負載，仿真電池真實運作
關于電源量測，張天生說明，一般電表無法量測奈米電流的細微電量，有兩種解決途徑：一是土法煉鋼，讓機器跑一段時間再取平均值，耗時耗力；二是將電流對時間積分再量測累計的庫倫 (Coulomb，符號C)，但須精準量測電流變化才能推估。為抓到轉瞬即逝的瞬時反應，示波器的分辨率非常重要；「坊間示波器多只有 8～10 位，而我們的電表可提供 18 位高解析數化器，以千倍于示波器的精細度描繪電流波動」。張天生以此描繪泰克在業界的指標地位，相關機型為 MDO3000 / 4000C 以及 MSO / DPO 5000C、70000C 系列，集成示波器、頻譜分析儀、任意波形／函數發生器、邏輯分析儀和協議分析儀功能。
關于電源量測，張天生說明，一般電表無法量測奈米電流的細微電量，有兩種解決途徑：一是土法煉鋼，讓機器跑一段時間再取平均值，耗時耗力；二是將電流對時間積分再量測累計的庫倫 (Coulomb，符號C)，但須精準量測電流變化才能推估。為抓到轉瞬即逝的瞬時反應，示波器的分辨率非常重要；「坊間示波器多只有 8～10 位，而我們的電表可提供 18 位高解析數化器，以千倍于示波器的精細度描繪電流波動」。張天生以此描繪泰克在業界的指標地位，相關機型為 MDO3000 / 4000C 以及 MSO / DPO 5000C、70000C 系列，集成示波器、頻譜分析儀、任意波形／函數發生器、邏輯分析儀和協議分析儀功能。

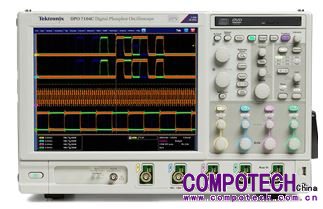

圖1：Tektronix MSO / DPO 7000 頻寛范圍為 500 MHz～3.5 GHz
數據源：Tektronix 官網
原本偏重生產線量測的泰克
Keithley 2300 系列 (2303～2308) 直流電源供應器，便是這樣的產品。可仿真電池的輸出電阻與輸出電壓響應，即使在大負載電流變化下亦能提供穩定電壓控制；從最低功耗瞬間過渡至最大功率狀態，也能超快速回復，并在最大功率狀態維持一段短暫時間。雙信道版本提供「電池」通道和「充電器」通道：前者模擬充電電池放電的充放電與內阻，后者可仿真充電器對待測裝置充電并監控電壓電流。對于需要穩定電壓的生產測試或電源管理芯片 (PMIC) 的功能驗證，該系列產品可排除電池的不確定性與耗時的充放電時間等待，兼顧可靠性與效率。

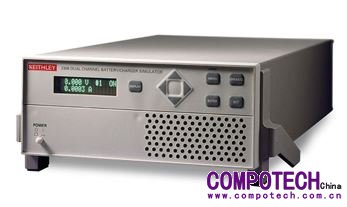

圖2：泰克—吉時利 2300 系列直流電源供應器，因應電路設計、實驗室測試、材料研究和裝置測試等多種需要
數據源：Tektronix 官網
對于著重電池容量、充放電曲線、等效內阻，有測量與模擬需求者，吉時利也有對應的方案可供選擇。SMU 2450 圖形觸控式電源電表 (SourceMeter)，可利用自身的輸出與負載能力、精密的電壓電流測量能力，加上可單機運作的 TSP 腳本程序，自動將電池的放電曲線和內阻測量出來；而電池仿真器 2281S，可將上述 2450 得到的電池特性、或從電池供貨商直接取得的數據匯入仿真。另為克服示波器與電流探棒勾測不出奈米電流、噪聲大的窘境，可將配置高速數字器的電表 DMM7510 與電路串聯，精準量測產品功耗并將電流波形準確擷取出來。
圖3：使用 SMU 2450 圖形觸控式電源電表 (SourceMeter) 與可單機運作的TSP (Test Script Processor) 腳本程序，測量電池特性曲線。
數據源：張志豪提供

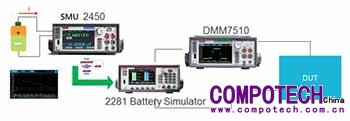

圖4：將 2450 測得的電池特性曲線與內阻數據，匯入 2281S 電池仿真器，即可取代電池并呈現電池容量與特性變化；搭配 DMM7510 高精度電表，可測量待測物功耗或捕捉瞬態的電流波形
數據源：張志豪提供
跳脫軍備競技、轉向務實應用
「除了 Multi- function，在標準規范林立的今天，一致性 (Compliance) 驗證更是馬虎不得，以免影響產品兼容性」，張天生強調。以生活中常用的充電界面之一 USB 為例，泰克可滿足 USB2.0、USB 3.1、USB PD 和 USB Type-C 系統設計的驗證、兼容性及除錯需求 (符合 USB-IF 測試標準)，說來容易，其間實則存在許多關鍵技巧。例如測試 USB 3.1 發射器，須在套用均衡器和頻率還原函數后進行抖動和眼圖高度量測；USB 3.1 接收器測試會在檢查位錯誤率同時，插入一個包含不同抖動形式的最壞情況測試碼型。
「除了 Multi- function，在標準規范林立的今天，一致性 (Compliance) 驗證更是馬虎不得，以免影響產品兼容性」，張天生強調。以生活中常用的充電界面之一 USB 為例，泰克可滿足 USB2.0、USB 3.1、USB PD 和 USB Type-C 系統設計的驗證、兼容性及除錯需求 (符合 USB-IF 測試標準)，說來容易，其間實則存在許多關鍵技巧。例如測試 USB 3.1 發射器，須在套用均衡器和頻率還原函數后進行抖動和眼圖高度量測；USB 3.1 接收器測試會在檢查位錯誤率同時，插入一個包含不同抖動形式的最壞情況測試碼型。
USB Type-C 另需留意電源供應 (PD) 以及 DisplayPort / MHL 序列總線的替代模式測試。泰克表示，每 10 位工程師中就有 8 位采用其產品來提高未來設計的調試速度。從 1946 年第一臺商用示波器、模擬示波器、八Ｏ年代數字儲存示波器、九Ｏ年代數字熒光示波器，到 2015 年發布第一臺采用「異步時序交織」專利技術的 ATI 70G 示波器，泰克在硬件規格一路領先。然而就在跨越七十個年頭之際，泰克在今年初發表新的品牌徽標和營運戰略，宣示以應用導向、加快客戶獲得測量數據速度為使命，跳脫技術指標的軍備競技、轉向務實應用創新。 歷經策略性并購，泰克不僅擴充了產品線，也逐漸從產品為中心的硬件公司，轉型成「應用為重點的科技公司」，完整串接組件、系統到產線的「一站式」量測。張天生闡述，針對通用量測，用戶多能透過程序化解決，泰克亦會提供顧問咨詢、客服中心并定期開設教育訓練課程；至于高度客制化需求，可送交位于印度的專責單位支持，或由用戶另行找第三方公司配合。順帶一提的是，泰克也有 Multi-Venders 方案，其專業實驗室可遵循國際標準為客戶校驗不同廠牌的量測儀器。
